| 一種球籠內腔濕式噴砂清理工藝 |
| 日期：2021-11-23 來源：吉川機械 閱讀：2028 次 |
|

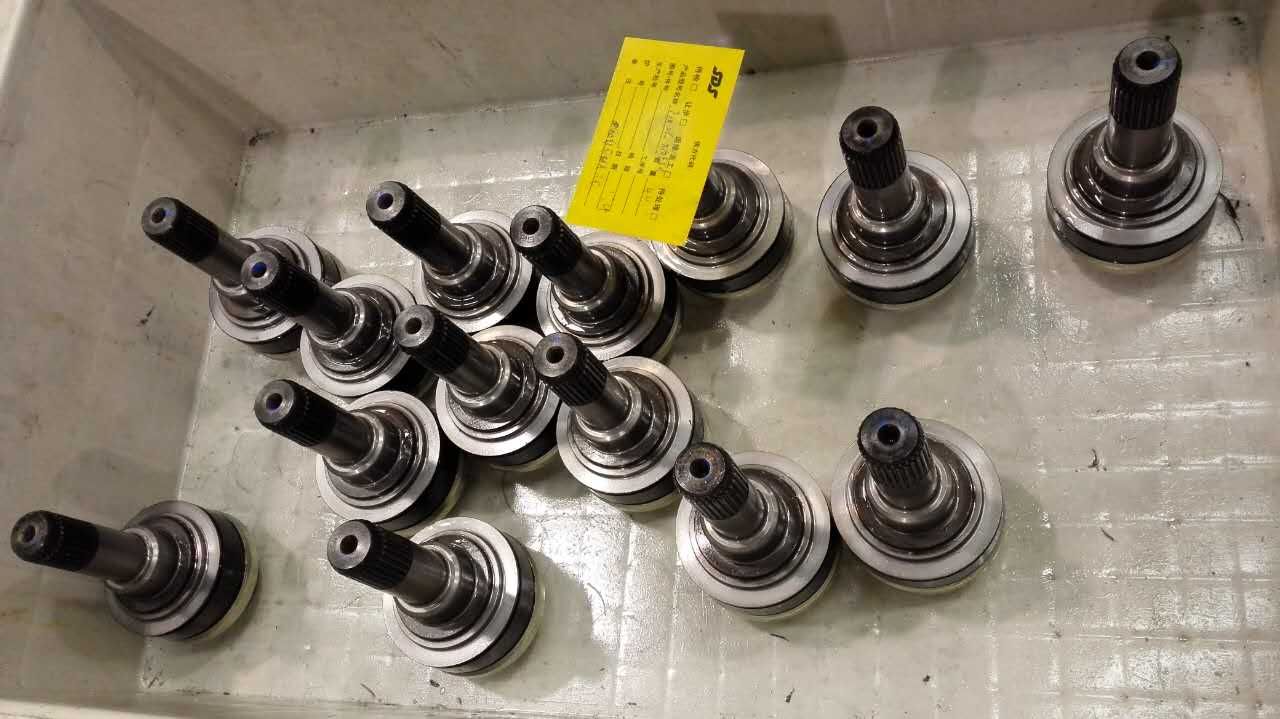

球籠又叫等速萬向節，球籠是轎車傳動系統中的重要部件，其作用是將發動機的動力從變速器傳遞到兩個前車輪，驅動轎車高速行駛，球籠又分為：內球籠和外球籠。 球籠生產工藝中，經過了高溫淬火，球籠外表面產生一層氧化層，加工工藝中需要徹底干凈的清除這層氧化層，目前濕式噴砂機是最理想的一道清理工藝，濕式噴砂能快速的清理球籠內腔的氧化層，保證內腔顏色一致，不損傷內腔表面等 一 工件描述 工件型號：內球籠，外球籠 噴砂區域：球籠的內腔 工件尺寸： 直徑80mm—210mm, 產品材質：鋼 工件重量： <10Kg 工件噴砂前狀態： 干燥 清理方法: 濕式噴砂 清理目的：清理內腔的氧化層，提高內腔清潔度。 二、設備運行流程 ?上件???? ?進入加工位?? ???噴砂? ?????吹凈??? ???下件 1、???? 接通電源和壓縮空氣源； 2、???? 主機照明燈亮，根據球籠加工工件的大小，調好噴槍的高度和角度并緊固； 3、???? 將球籠工件裝上； 4、???? 啟動濕式噴槍操作開關； 5、???? 將面板上轉換開關切換到自動檔(另設手動檔)； 6、???? 開啟自動噴砂按鈕； 7、???? 噴砂完畢產品會自動出來,換新工件并重啟動自動噴砂按鈕,下一工作循環開始；
|
